Kích thước kệ kho lạnh không chỉ được xác định bằng chiều dài, chiều sâu hay chiều cao mà còn liên quan trực tiếp đến pallet, tải trọng và thiết bị vận hành. Mỗi mô hình lưu trữ như trung tải, Selective, Double Deep, Drive-in hay Radio Shuttle sẽ có cấu hình khác nhau. Vì vậy, hiểu đúng từng thông số giúp doanh nghiệp lựa chọn giải pháp phù hợp hơn.

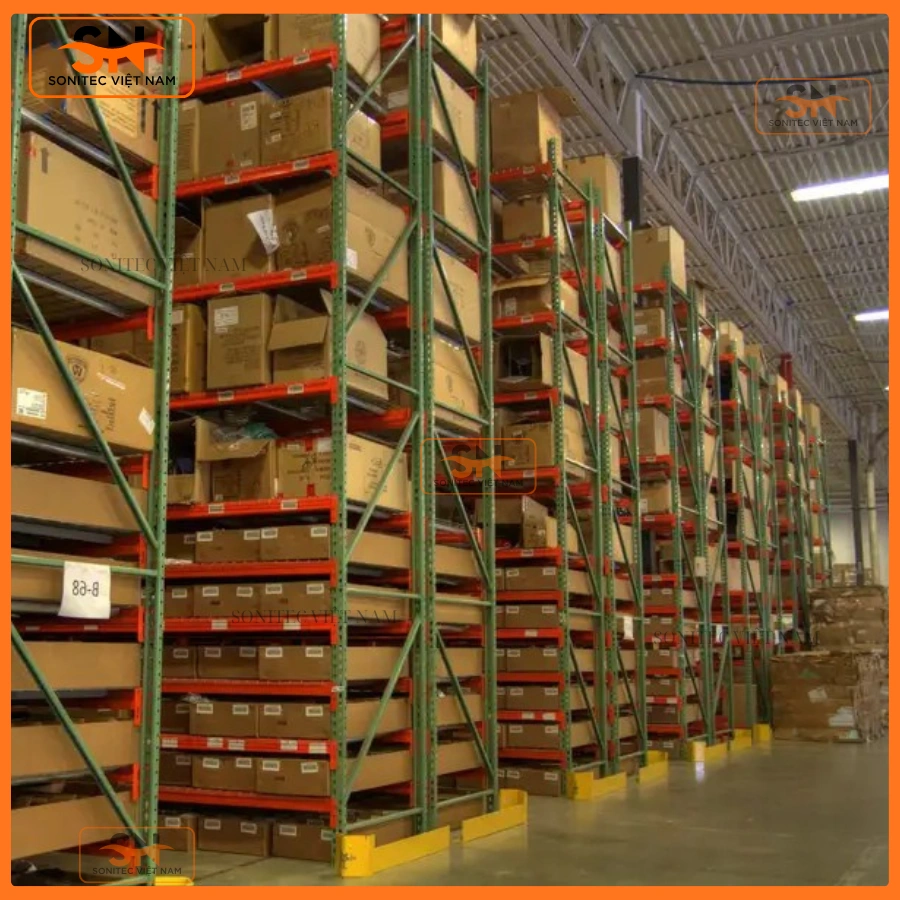

Tìm hiểu kích thước kệ kho lạnh tiêu chuẩn
Trên thực tế, không có một bộ kích thước duy nhất áp dụng cho mọi kho lạnh. Cùng một diện tích nhưng cách bố trí có thể thay đổi đáng kể tùy loại hàng, quy cách pallet, chiều cao thông thủy và phương thức xuất nhập. Vì vậy, các thông số dưới đây nên được xem là kích thước tham khảo, dùng làm cơ sở trước khi thiết kế thực tế.
Chiều dài kệ kho lạnh
Chiều dài của một bộ kệ thường được xác định từ khẩu độ giữa hai chân trụ và số vị trí pallet trên mỗi tầng. Với các hệ pallet phổ biến, một khoang chứa 2–3 pallet chiều dài tùy theo kích thước pallet và tải trọng. Đây là thông số cần tính theo hàng thực tế thay vì áp dụng một kích thước cố định.
Một số kích thước tham khảo:

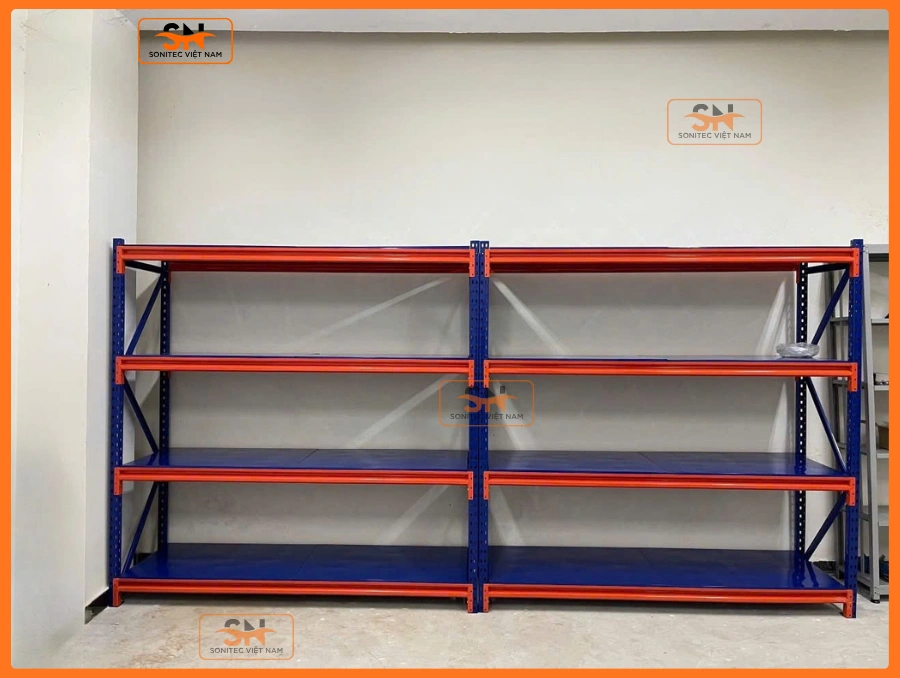

- Kệ trung tải: 1– 2m, phù hợp hàng thùng, kiện hoặc hàng tải vừa.

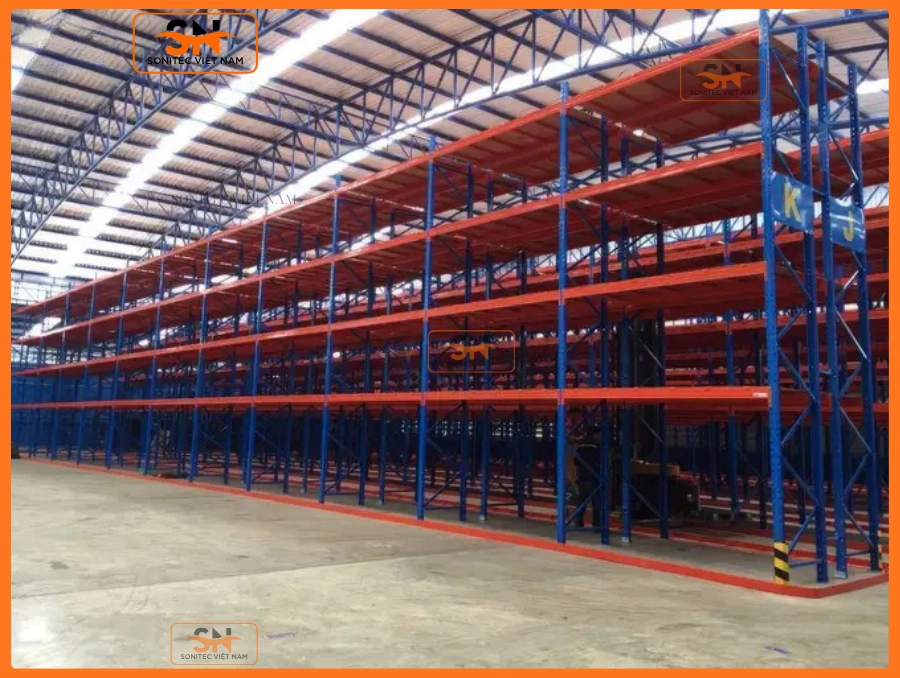

- Kệ Selective:5m – 4.5m (chiều dài càng lớn thì tải trọng sẽ giảm).

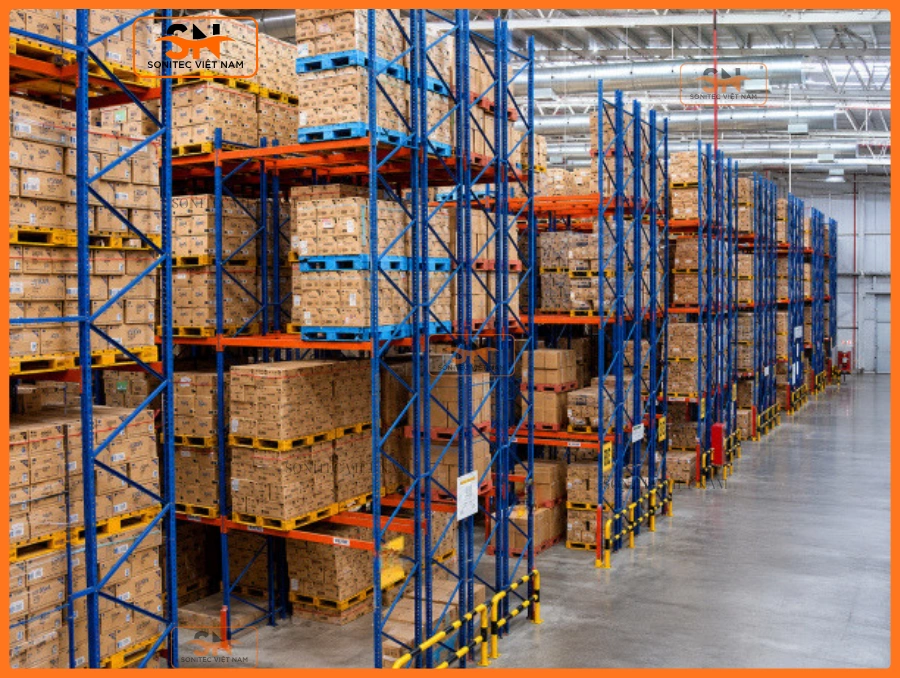

- Kệ Double Deep: khoảng 1,5 – 4,5m.

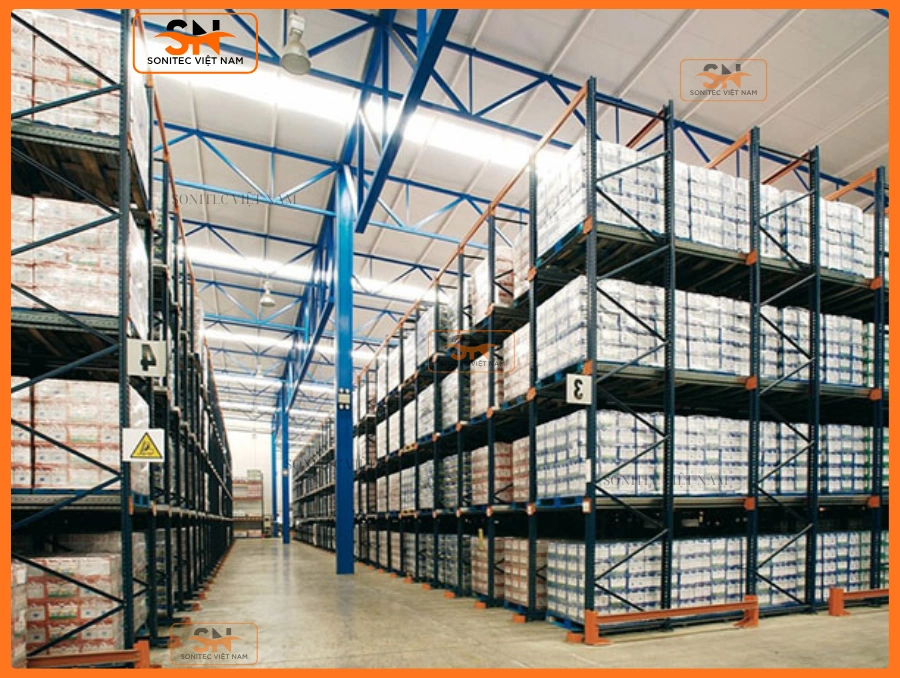

- Kệ Drive-in: chiều dài được tính theo số pallet trong từng lane, có thể từ 1,37 – 2,57m.

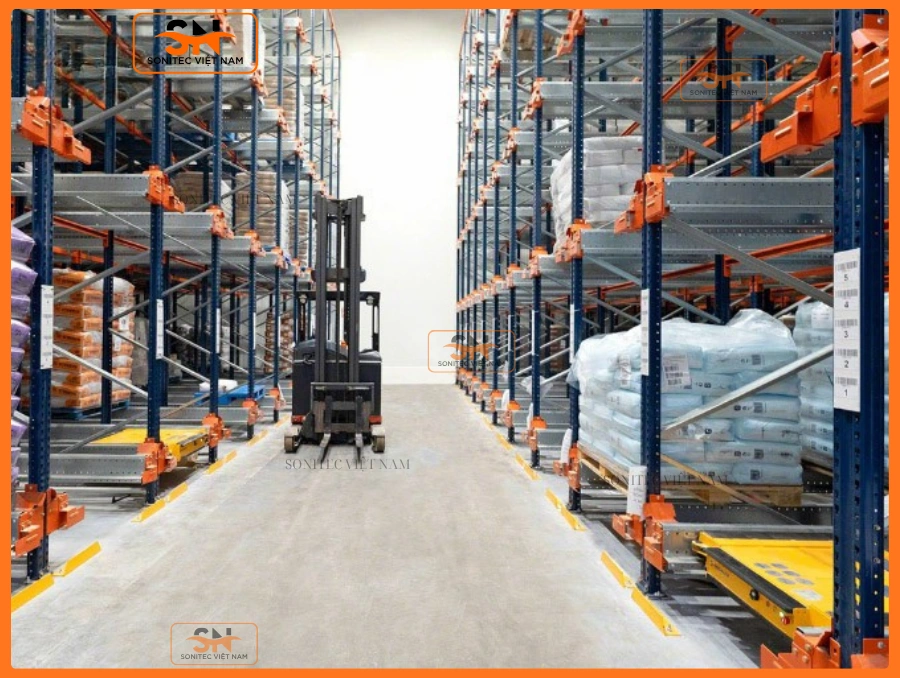

- Kệ Radio Shuttle: thiết kế theo yêu cầu, tùy số pallet cần lưu trữ.
Với Drive-in và Radio Shuttle, không nên hiểu “chiều dài kệ” đơn giản giống Selective. Hai hệ này sử dụng lane sâu, vì vậy số pallet trên mỗi lane mới là thông số quan trọng để xác định kích thước tổng thể. Radio Shuttle có thể thiết kế lane từ vài pallet đến hàng chục pallet tùy dự án.
Chiều sâu kệ kho lạnh
Chiều sâu là thông số có ảnh hưởng trực tiếp đến diện tích chiếm sàn và mật độ lưu trữ. Với kệ pallet thông thường, chiều sâu khung thường được tính theo chiều đặt pallet cộng khoảng hở an toàn.
Có thể tham khảo các mức sau:
- Kệ trung tải: 0,42-0, 62m.
- Kệ Selective:8 – 1,2m.
- Kệ Double Deep: 0,5 – 1,5m.
- Kệ Drive-in: khoảng 0,5 – 1,5m., tùy số pallet xếp nối tiếp.
- Kệ Radio Shuttle: thiết kế theo yêu cầu.

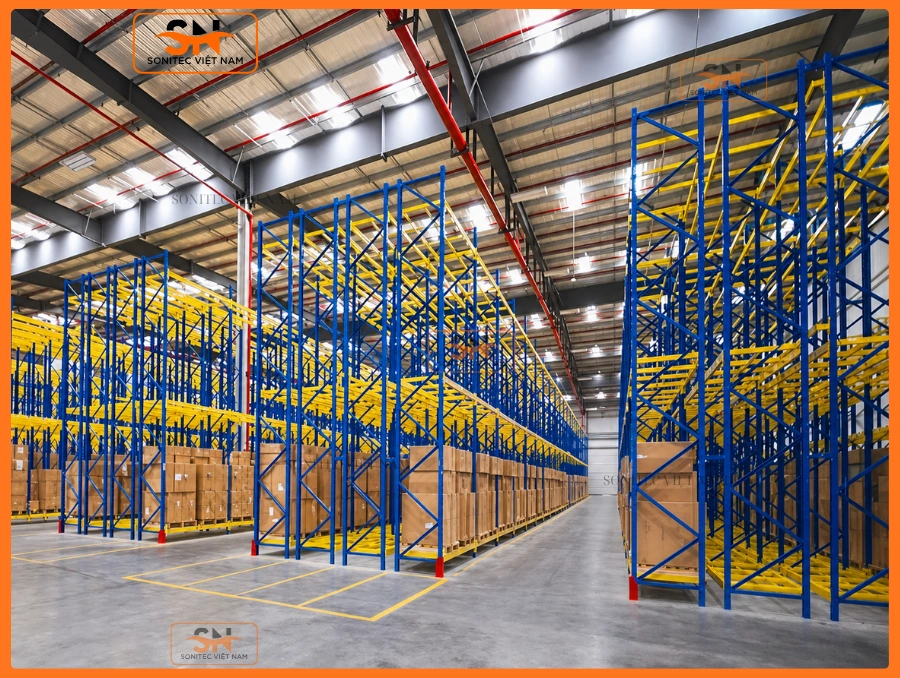

Với Double Deep, Drive-in và Radio Shuttle, chiều sâu tăng lên đồng nghĩa với khả năng chứa nhiều pallet hơn trên cùng một lane. Tuy nhiên, cấu hình sâu cũng làm thay đổi cách đưa hàng vào, lấy hàng ra và yêu cầu thiết bị vận hành. Vì vậy, không nên chỉ chọn mẫu rộng nhất mà cần cân đối với tốc độ xuất nhập thực tế.
Chiều cao kệ kho lạnh
Chiều cao đa dạng tùy theo nhu cầu và chiều cao nhà kho. Kho có chiều cao thông thủy lớn thường ưu tiên giải pháp tận dụng không gian đứng để tăng số pallet mà không phải mở rộng diện tích sàn.
Một số mức thường gặp:
- Kệ trung tải: 1,5– 2,5m.
- Kệ Selective: Có thể lên đến 15m.
- Kệ Double Deep: tối đa 10m.
- Kệ Drive-in: tối đa 10,5m.
- Kệ Radio Shuttle: Có thể lên đến 20m.
Với kho lạnh, chiều cao thực tế còn phải chừa khoảng cách với dàn lạnh, đường ống, trần kho và các thiết bị kỹ thuật. Vì vậy, không nên lấy chiều cao thông thủy làm chiều cao kệ một cách trực tiếp. Các hệ thống công nghiệp hiện nay có thể được thiết kế đến trên 10m tùy hệ lưu trữ và thiết bị nâng hạ.
Số tầng kệ kho lạnh
Số tầng không có một con số cố định mà được tính từ chiều cao tổng thể, chiều cao pallet sau khi chất hàng và khoảng hở giữa các tầng. Chẳng hạn, với kho cao khoảng 6m, một hệ Selective có thể bố trí 3–4 tầng chứa pallet; kho cao 8–10m có thể tăng lên 4–6 tầng tùy loại hàng và thiết bị nâng.
Có thể hình dung cấu hình theo từng dòng như sau:

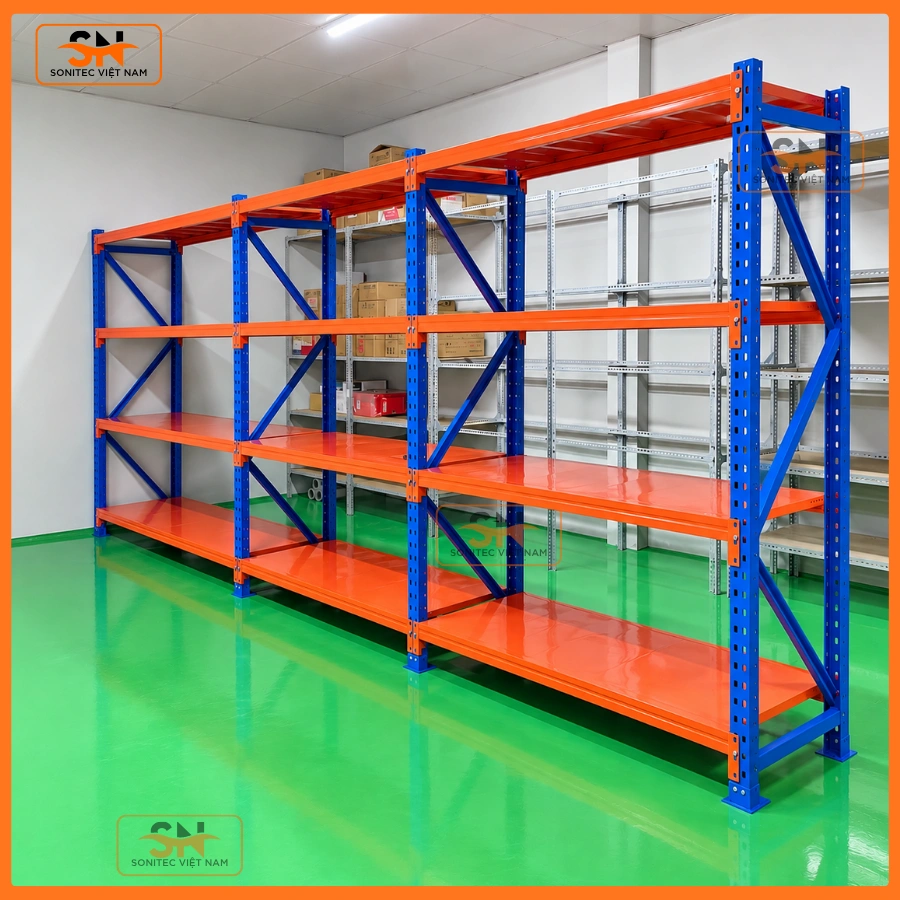

- Kệ trung tải: thường 3–6 tầng, phù hợp hàng thùng hoặc kiện.
- Kệ Selective: thường 2–6 tầng pallet.
- Kệ Double Deep: thường 2–6 tầng, tùy chiều cao kho.
- Kệ Drive-in: thường 2 – 7 tầng
- Kệ Radio Shuttle: thường 3–8 tầng pallet.
Số tầng càng nhiều thì khả năng tận dụng thể tích càng cao, nhưng không đồng nghĩa cứ tăng tầng là tối ưu. Kho còn phải đảm bảo xe nâng có thể tiếp cận tầng cao nhất, hàng hóa có đủ khoảng hở và kết cấu đáp ứng đúng tải trọng. Vì vậy, đây là thông số cần tính đồng thời với chiều cao kho thay vì quyết định riêng lẻ.
Bảng kích thước kệ kho lạnh tham khảo
Bảng dưới đây tổng hợp một số khoảng kích thước thường được sử dụng để hình dung cấu hình ban đầu. Thông số thực tế có thể thay đổi theo loại pallet, tải trọng, mặt bằng và thiết bị nâng hạ nên cần được tính toán trước khi sản xuất.
| Loại kệ | Kích thước | Số tầng |
| Kệ trung tải | Cao 1,5 – 2,5m
Dài 1 – 2m Rộng 0,42 – 0,62m |
3-6 tầng |
| Kệ Selective | Cao đến 15m
Dài 1,5 – 4,5m Rộng 0,8 – 1,2m |
2-6 tầng |
| Kệ Double Deep | Cao tối đa 10m
Dài 1,5 – 4,5m Rộng 0,5 – 1,5m |
2-7 tầng |
| Kệ Drive-in | Cao tối đa 10,5m
Dài ~ 1,37 – 2,57m Rộng ~ 0,5 – 1,5m |
2-6 tầng |
| Kệ Radio Shuttle | Cao có thể đến 20m
Chiều dài và chiều sâu thiết kế theo yêu cầu. |
3-8 tầng |
Lưu ý: Bảng trên mang tính tham khảo. Kích thước sản xuất cần được điều chỉnh theo pallet, tải trọng, chiều cao kho, xe nâng và phương thức lưu trữ thực tế.
Kích thước kệ kho lạnh phụ thuộc vào kích thước pallet như thế nào?
Pallet là một trong những cơ sở quan trọng nhất để xác định kích thước hệ thống lưu trữ. Chẳng hạn, pallet càng lớn thì chiều sâu khung càng phải đáp ứng đủ diện tích đặt hàng, đồng thời cần chừa khoảng hở để càng xe nâng đưa pallet vào và lấy ra. Chiều rộng khoang cũng phải tính theo kích thước pallet cùng số lượng pallet trên một tầng.
Không chỉ kích thước mặt bằng, chiều cao pallet sau khi chất hàng cũng ảnh hưởng trực tiếp đến số tầng. Hàng càng cao thì khoảng cách giữa các cao độ càng lớn, từ đó làm giảm số tầng có thể bố trí. Ngược lại, pallet thấp và đồng đều cho phép tận dụng chiều cao hiệu quả hơn. Vì vậy, việc đo chính xác pallet và hàng hóa trước khi thiết kế sẽ giúp hạn chế khoảng trống chết trong kho.
Cách tính kích thước giá kệ cho kho lạnh phù hợp
Để xác định cấu hình phù hợp, doanh nghiệp nên bắt đầu từ hàng hóa và phương thức vận hành, sau đó mới lựa chọn kích thước bộ kệ. Một cách tính đơn giản là xác định tổng số pallet cần chứa, số pallet trên mỗi tầng, số tầng và số dãy cần bố trí.
Có thể thực hiện theo trình tự:
- Xác định kích thước pallet: đo chiều dài, chiều rộng và chiều cao pallet khi đã chất đầy hàng.
- Xác định tải trọng: tính khối lượng thực tế của mỗi pallet và tải cần chịu trên từng tầng.
- Tính số vị trí chứa: dựa trên lượng hàng cần bảo quản và mức dự phòng mong muốn.
- Chọn loại kệ: Selective phù hợp khi cần lấy từng pallet; Double Deep và Drive-in ưu tiên mật độ; Radio Shuttle thích hợp với kho có nhu cầu lưu trữ chuyên sâu.
- Tính chiều cao: dựa trên chiều cao thông thủy, chiều cao hàng, số tầng và khoảng hở an toàn.
- Tính lối đi: căn cứ vào loại xe nâng, bán kính quay và phương thức đưa pallet vào kệ.
- Kiểm tra các vật cản: vị trí cửa kho, cột, dàn lạnh, đường ống và thiết bị kỹ thuật cần được đưa vào bản vẽ.
- Hoàn thiện mặt bằng: bố trí dãy kệ sao cho vừa đạt sức chứa mong muốn vừa đảm bảo luồng di chuyển hàng hóa.
Điểm quan trọng là không nên tối ưu từng thông số riêng lẻ. Một bộ kệ sâu hơn có thể tăng sức chứa nhưng lại làm giảm diện tích thao tác; tăng chiều cao giúp thêm vị trí chứa nhưng có thể vượt giới hạn thiết bị nâng. Vì vậy, phương án tốt nhất là phương án cân bằng giữa mật độ lưu trữ, khả năng tiếp cận, tải trọng và chi phí đầu tư.
Do điều kiện mỗi kho khác nhau, việc lấy một kích thước có sẵn rồi áp dụng đại trà thường không phải lựa chọn tối ưu. Khảo sát mặt bằng, đo pallet và xác định thiết bị vận hành trước khi chốt bản vẽ sẽ giúp hạn chế sửa đổi trong quá trình thi công.
Sonitec Việt Nam nhận tư vấn, thiết kế và sản xuất hệ thống giá kệ theo kích thước kho, tải trọng và nhu cầu lưu trữ thực tế. Khách hàng có thể cung cấp thông tin về diện tích, pallet, số lượng hàng và thiết bị nâng hạ để được đề xuất cấu hình phù hợp, tối ưu cả công năng lẫn chi phí đầu tư.
